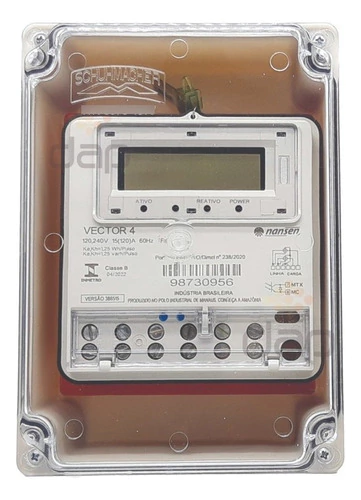

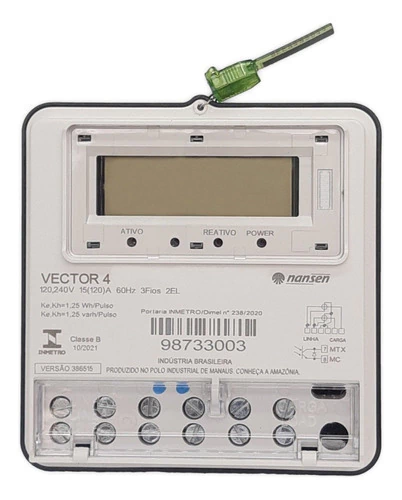

Relógio Medidor de Energia Bifásico Fase + Fase+ Neutro
-Funciona 220V - Fase + Fase+ Neutro;
-Funciona 110v+110V - Usando o neutro ou passando o neutro por fora;
-Funciona 110V+220V(chuveiro)- Usando o neutro ou passando o neutro por fora;
Ideal para separação da conta de energia em apartamentos ou casas compartilhadas;
Medidor com SELO do INMETRO mesmo utilizado pelas concessionárias;
Também pode ser utilizado para individualização interna de seus equipamentos eletroeletrônicos;
Instalação entra 2 fases + Neutro, Sai 2 fases + Neutro
Bifásico (Fase+Fase+Neutro)= 110/220v-Corrente: (máx de 120A - Min 0,04A);
Bitola Fio (máx 50mm)
Não pode ser zerado;
Funciona igual ao medidor da Concessionária de Energia;
Medição de energia Ativa(Kw/h).
Display de cristal líquido (LCD) 6 dígitos inteiros;
Dispositivo Anti-Fraude: Solidarização por ultrassom, Retificação de onda completa (funcionar sem neutro);
Ao ligar o medidor, o mesmo fica alternando a medição entre o consumo Kw/H e o teste de display 8888( função necessária para verificar se todos os segmentos do display estão funcionando);
O medidor precisa piscar o led 800x até incrementar 1Kw/H;
Os medidores cumprem com os requisitos das principais normas nacionais e internacionais:
INMETRO Portaria RTM 587/2012
ABNT NBR14519, NBR14520, NBR16078, NBR 14521, NBR 14522 e ANSI ASTM B-117 (salt spray);
IEC62052-11, IEC62053-21 e IEC62053-61.
Características Mecânicas
Tampa principal: policarbonato
Tampa do bloco: policarbonato (curta)
Base: policarbonato + 10% fibra de vidro
Bloco: policarbonato + 20% fibra de vidro
Terminal de conexão: tipo gaveta em latão, alumínio ou aço estanhado.
Peso: 430g
Dimensões: 13alt x 13larg x 5,8 prof cm
CARACTERÍSTICAS TÉCNICAS
-Tensão nominal (VN): 120V ou 240V ou 120 e 240V
-Faixa de operação: 96V a 276V (tensão fase-neutro) - Fonte linear bifásica
-Corrente nominal: (IN): 15A
-Corrente máxima: (IMAX): 120A
-Frequência: 50 ou 60Hz
-Precisão: Classe B (1% para energia ativa )
-Constantes:Ke = Kh = 1,25 Wh/pulso (800 imp/kWh) -1,25 varh/pulso (800 imp/varh)
Tipo de Ligação: 2 elementos - 3 fios

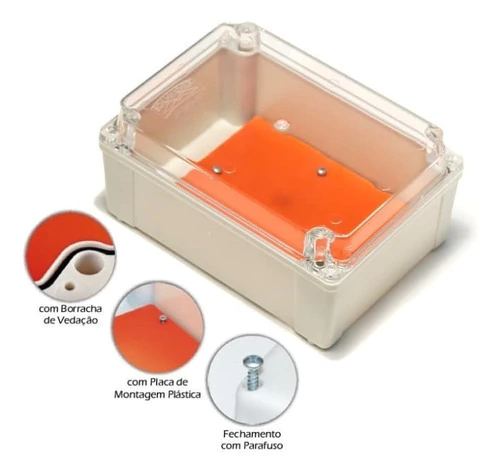

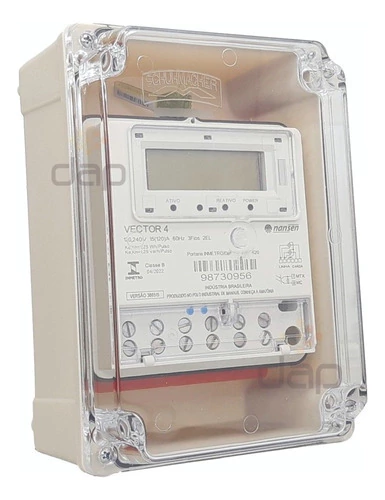

Especificação da Caixa
-Caixa com tampa transparente, material termoplástico, excelente acabamento, alta resistência mecânica, resistência a impactos e é ideal para acomodar seu medidor bifásico.
- A placa de montagem plástica que acompanha a caixa é removível, permitindo montagem dos equipamentos em bancada e uma maior versatilidade nas disposições dos componentes além de ter borracha de vedação isolante.
- Grau de proteção IP65, resistente à agua.
- Fixação em parede, por parafusos, através do local indicado, para manter o grau de especificação indicado.
Dimensões da Caixa: 20cm comprimento x 14cm largura x 9cm altura.
Cor: Bege
Tampa: Transparente
